파형강관
현장 조건에 맞춰 고르는 파형강관 전 라인업과 연결공법입니다.
파형강관
파형강관 특징

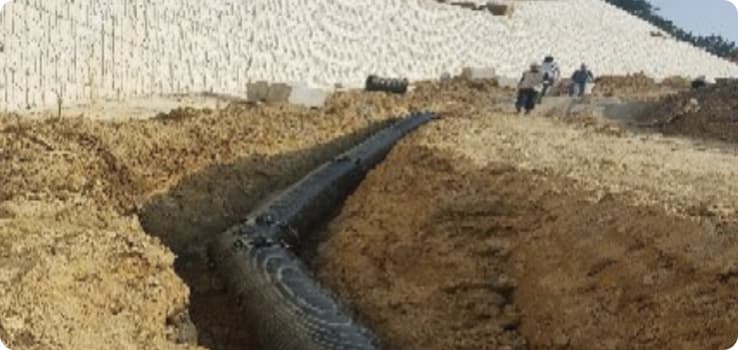

- 뛰어난 경제성 · 우수한 시공성
- 경제성과 시공성을 모두 겸비한 제품을 생산합니다.
- 신속하고 정확한 납기
- 정확한 납기와 확실한 품질보증을 약속합니다.
- 용도의 다양성
- 우수관, 배수관, 하수관 등 각종 현장에 활용됩니다.
- 부등침하 적응력
- 가요성이 풍부한 연성관으로 부등침하에 뛰어난 적응력을 가집니다.
01
02
03
04
파형강관의 강점
제품별 상세가 궁금하신가요?
PE 피복·내부평활형·일반 파형강관과 연결공법을 확인해 보세요.

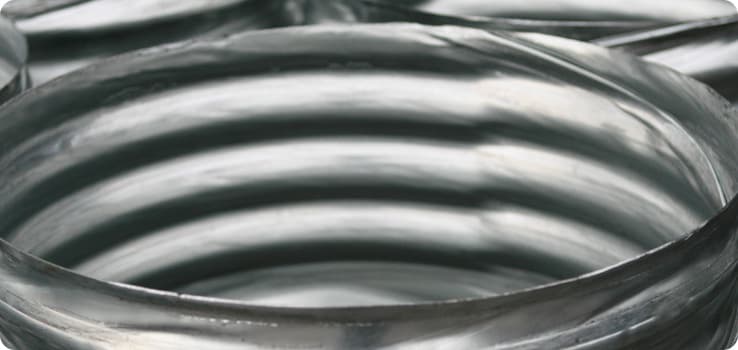

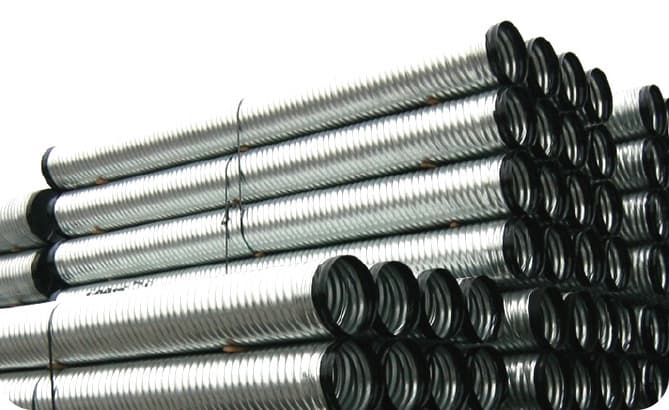

일반 파형강관

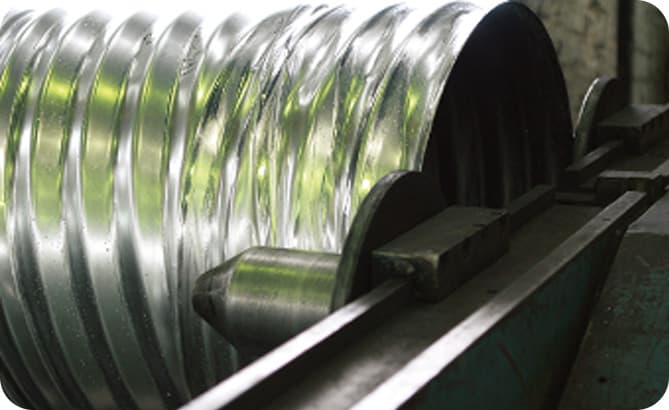

파형강관은 내식도금강판을 파형 성형하여 강성을 높인 다음 나선형식으로 조관한 제품으로, 구조적 안전성과 내구성이 탁월한 배수 구조물입니다.
파형강관 종류

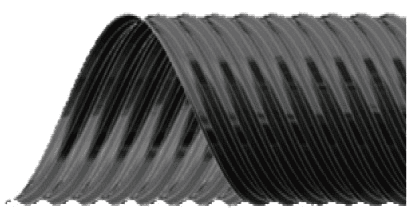

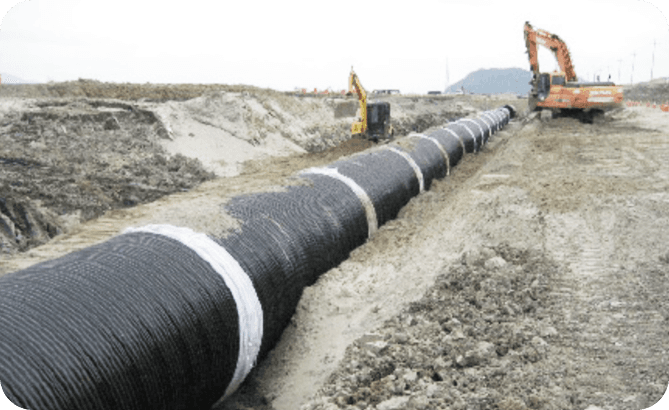

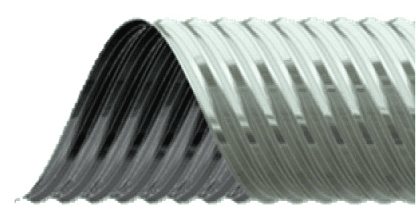

PE 피복 파형강관
기존의 파형강관 원재료인 내식도금강판에 고내식성 PE(Polyethylene) Sheet를 선피복하여 파형 성형한 제품으로, 내마모성 및 내식성과 외압강도를 향상시킨 이상적인 배수 구조물입니다.

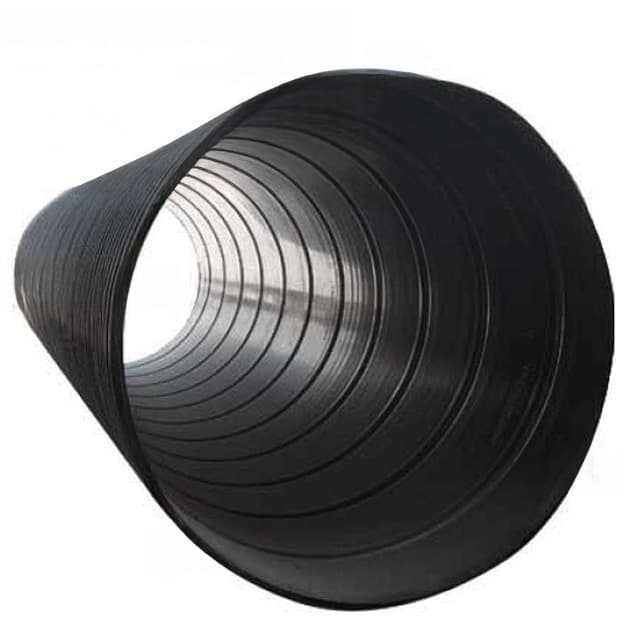

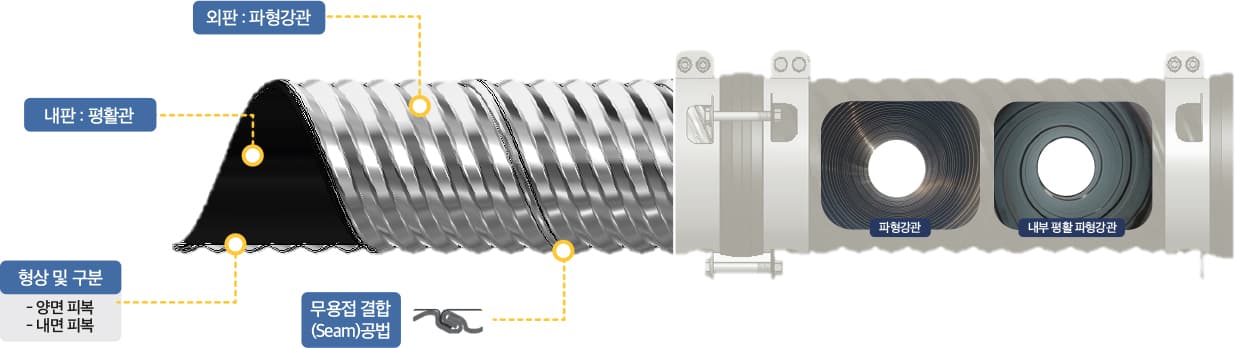

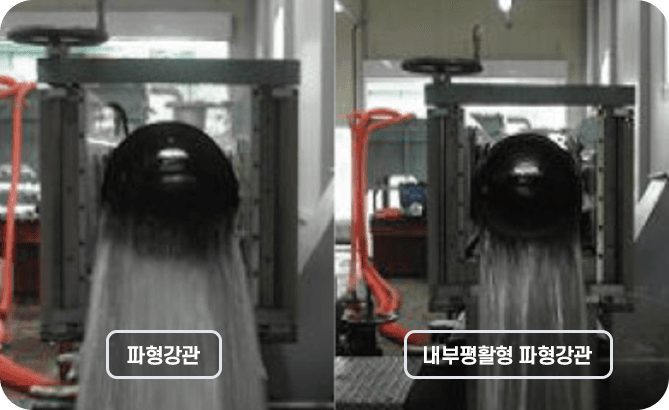

내부평활형 파형강관
기존의 파형강관과 PE관의 장점을 모두 담아낸 신제품으로, 내면을 평활하게 처리하여 물 흐름을 부드럽게 개선했습니다.
뛰어난 통수량
높은 외압강도 (Φ600 기준 12% 상승)
- 관경별(Φ300 · Φ500 · Φ600) 외압강도를 비교했습니다.
- 막대 순서 — 일반 파형강관 · 내부평활형 파형강관 · 하중 차이
- Φ600 기준으로 일반 파형강관 대비 외압강도가 12% 높습니다.

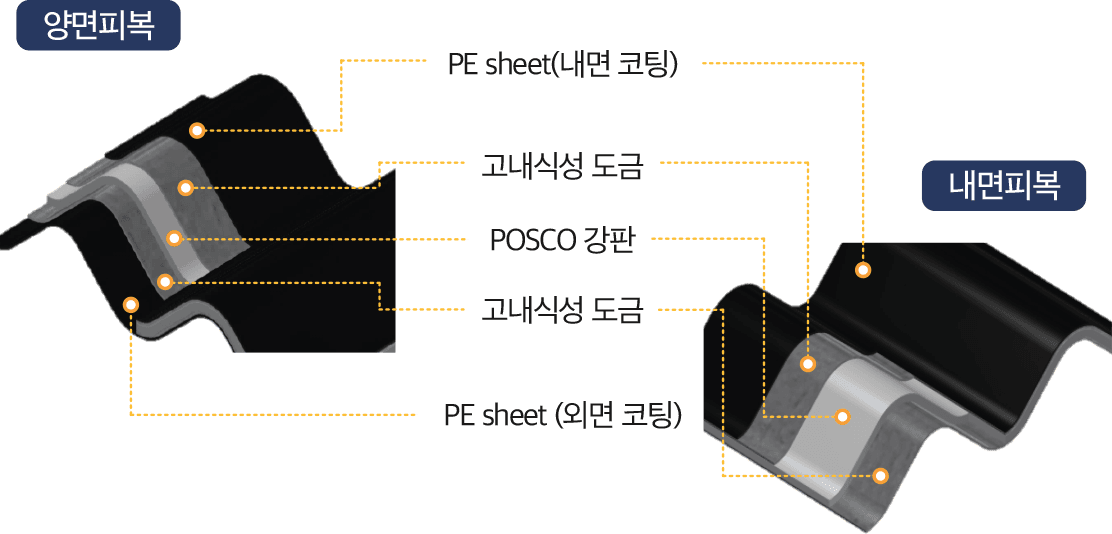

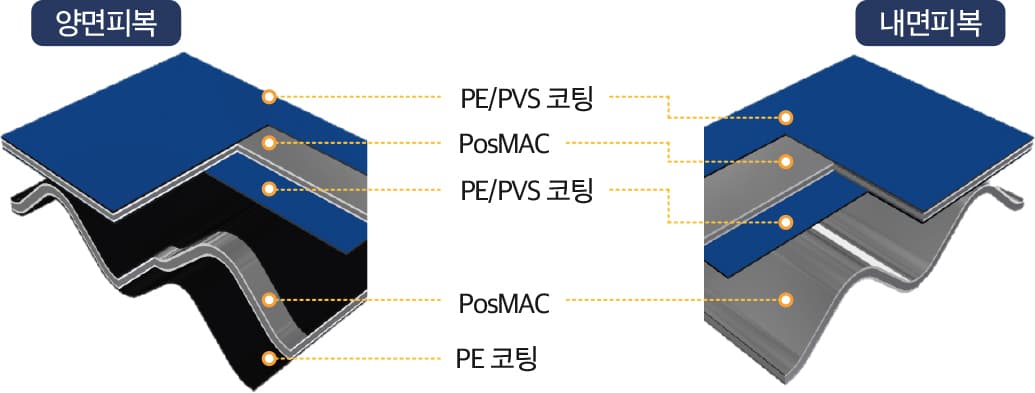

피복 형태
연결공법
접합방법

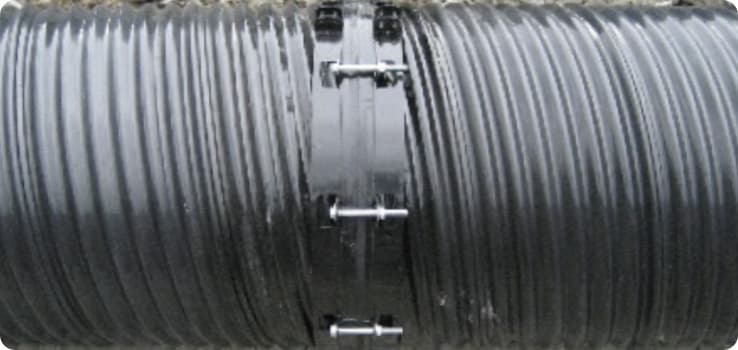

일체형 플랜지

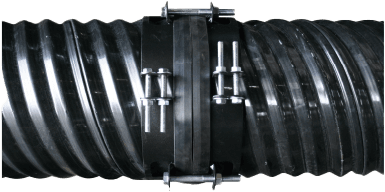

우수관의 수밀성을 혁신적으로 개선한 일체형 플랜지
- 파형강관 생산공정 중 관의 절단부에 고품질 EPDM 고무 수밀 슬리브가 결합된 플랜지를 체결하여 출하하며, 현장에서는 볼트 체결로 간단히 시공하고 완벽한 수밀성을 보장합니다.
- 적용 관경: D250~3,000mm
- 적용 관종: 0RS 일부, 1RS, 3RS 전체
- 수밀 성능: 매우 우수

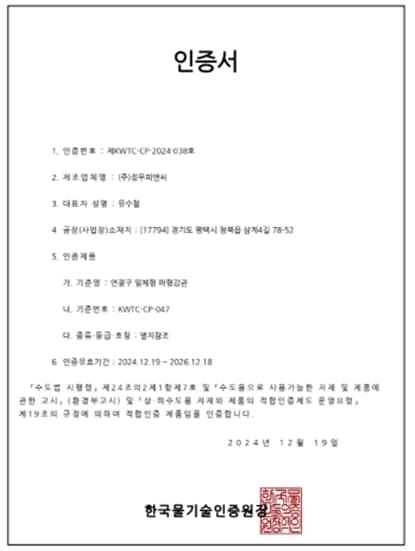

- 적합인증 제품 (제KWTC-CP-2024-035호)
규격 기준
| 구분 | 규격 |
|---|---|
| 파형강관 | KS D 3590을 따른다. |
| PE 피복 파형강관 | KWTC-CP-047, KS D 3590에 따른다. |
규격표
[단위: mm]
| 구분 | 파형 | 호칭지름 | 두께 | 길이 |
|---|---|---|---|---|
| 일반형 | 0RS | 150~250 | 1.6 | 1,000~10,000 |
| 일반형 | 1RS | 300~2,000 | 1.6, 2.0, 2.7, 3.2 | 1,000~10,000 |
| 일반형 | 3RS | 900~3,200 | 2.0, 2.7, 3.2 | 1,000~10,000 |
| 유공형 | 0RS | 300~600 | 1.6 | 1,000~10,000 |
| 내부평활형 | 1RS | 300~2,000 | 1.6, 2.0, 2.7, 3.2 | 1,000~10,000 |
| 내부평활형 | 3RS | 900~3,200 | 2.0, 2.7, 3.2 | 1,000~10,000 |
안장티 및 접합방법

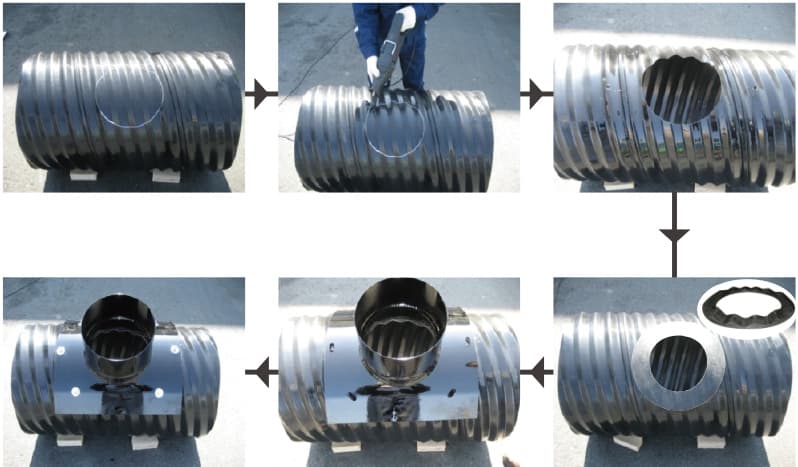

안장티 (Saddle T)
- 안장 T는 본관과 지관 연결 시 접속관 및 곡관을 사용하지 않고 현장에서 직접 본관을 천공하여 지관을 연결합니다.
- 경비 절감 및 공사기간을 획기적으로 단축할 수 있습니다.
접합방법
